BOM Konfigurator produktu 2. Konfigurator 1. Opis ogólny 2. Przygotowanie indeksów KIM 3. Definiowanie struktury BOM 4. Parametry definicji opcji 5. Konfigurator 5.1 Opis ogólny 5.2 Zamówienie sprzedaży 5.3 Zlecenie produkcyjne 5.4 Produkt skonfigurowany 6. Ustalanie specyfikacji materiałowej zlecenia 7. Przykłady konfiguracji 7.1 Opony i dętki do ciągnika 7.2 Poduszki z obiciem z różnych tkanin 7.3 Kabiny sanitarne 8. Tematy powiązane 1. Opis ogólny Potrzeba konfiguracji System konfiguracji produktu jest stosowany, gdy przedsiebiorstwo produkuje wyroby o zbliżonej strukturze materiałowej lecz zróżnicowanych szczegółach w poszczególnych elementach. Są to wyroby konfigurowalne (wariantowe) (en: Configured Item) Kolejne wytwarzane i sprzedawane wyroby mogą mieć inne atrybuty (opcje). Odmienne atrybuty mają wpływ na strukturę materiałową wyrobu (BOM), koszty wytworzenia i cenę sprzedaży. Produkty wariantowe. Wytwarzanie i sprzedaż W programie Trawers są moduły, które umożliwiają budowanie wariantowej struktury wyrobów, kalkulację kosztów, wytwarzanie, magazynowanie i sprzedaż. W takim modelu produkcji, buduje się uniwersalną strukturę wyrobu BOM. W definicji ujmuje się wszystkie możliwe warianty (opcje) różniących się elementów. Użycie konfiguratora eliminuje potrzebę dopisywania nowych indeksów dla każdego wariantu wyrobu. Indeks KIM jest tylko jeden. Definiowanie wyrobów konfigurowalnych (z wyborem cech i opcji) jest łatwiejsze i szybsze niż definiowanie oddzielnych wyrobów i ich komponentów dla wszystkich możliwych wariantów. Program konfiguratora Konkretne opcje (warianty) wskazuje się (wybiera) w programie konfiguratora. Program konfiguratora można wywołać w 3 miejscach: ---------------------------------------------------------------------- A. Konfiguracja w zamówieniu sprzedaży Podczas rejestrowania zamówienia sprzedaży: produkt wg zamówienia (en: SOC Sales Order Configurator) B. Konfiguracja produktów zleconych do produkcji Przed utworzeniem specyfikacji materiałowej produktu wytwarzanego (en: WOC Work Order Configurator) C. Najczęściej sprzedawane konfiguracje Podczas tworzenia kart konfiguracji: najczęściej sprzedawane produkty Produkt skonfigurowany, Produkt modelowy (en: PC Product Configurator) ---------------------------------------------------------------------- Na podstawie wyborów dokonanych w programie konfiguratora tworzy się specyfikację materiałową tzn. listę materiałów potrzebnych do produkcji.
Pojęcia
atrybuty
cechy i opcje - warianty, konfiguracje
specyfikacja materiałowa
Web Configurator
Patrz:
BOM Konfigurator produktu 1
2. Przygotowanie indeksów KIM
W procesie definiowania wariantowej struktury produktu stosuje się
specjalistyczne rodzaje asortymentu: produkty i ich komponenty.
Asortyment oznaczony rodzajami: Produkt i Komponent (Cecha i opcja)
znajduje się w kartotece indeksów KIM.
Rodzaje indeksów
Patrz szczegóły:
BOM Konfigurator produktu 1
3. Definiowanie struktury BOM
Procedura definiowania produktów wariantowych w kartotece BOM jest
praktycznie taka sama jak dopisywanie innych komponentów,
np. materiałów lub pół-produktów
Struktury produktu BOM
Dodatkowo oznacza się:
* Komponent rodzaju: Cecha, to komponent wariantowy.
* Warianty, tj. opcje wybierane do konkretnego produktu podczas
ustalania specyfikacji materiałowej zlecenia.
Patrz szczegóły:
BOM Konfigurator produktu 1
4. Parametry definicji opcji
Patrz szczegóły:
BOM Konfigurator produktu 1
5. Konfigurator
5.1 Opis ogólny
Konfigurator, to jest program, w którym można definiować warianty (cechy i opcje)
produktu i poznawać ceny sprzedaży i koszty własne wybranych konfiguracji.
W programie Trawers są trzy funkcje, w których używa się konfiguratora:
* Rejestrowanie zamówień sprzedaży w systemie NA
* Ustalanie konfiguracji produktu w systemie BM (pre-konfigurowanie)
* Definiowanie specyfikacji materiałowej zlecenia w systemie ZP
5.2 Zamówienie sprzedaży
Konfigurator stosowany jest w dziale handlowym przez sprzedawców
podczas rejestrowania zamówień klientów na produkty, które mogą występować
w wielu wariantach.
Konfigurację (warianty) zamawianego produktu można ustalać:
* W locie. Podczas rejestrowania zamówienia pojawia się okno konfiguratora opcji.
* Wywołanie konfiguratora z menu programu. Funkcja: [NA_KOP20]
* Pobieranie pliku XML z definicjami opcji. Plik utworzony w zewnętrznych aplikacjach.
Patrz szczegóły ustalania opcji w zamówieniach sprzedaży.
Tam też opis sposobu umieszczania opcji konfiguracji na wydruku zamówienia:
* Blok kodu (maska) !-----OPCJE----!
* ConfStr Configured String
Skrócony zapis wybranych opcji. W kolejnych członach [ConfStr],
oddzielonych [/] zapisane są wybrane opcje.
Produkty wariantowe. Zamówienia sprzedaży
5.3 Zlecenie produkcyjne
Konfigurator używany jest w dziale produkcji podczas ustalania specyfikacji
materiałowej produktu, który ma cechy i opcje
Funkcja: ZP > Zlecenia > Konfigurator opcji [ZP_KSM10] ZP_KSM20]
Specyfikacja materiałowa zlecenia
5.4 Produkt skonfigurowany
Konfigurator używany jest do ustalania typowych, najczęściej
sprzedawanych konfiguracji produktów (typowe konfiguracje).
Funkcja: BM > Konfigurator > Konfiguracje produktu [BM_KOP10]
Definicje zapisuje się w dokumentach rodzaju [KP] Konfiguracja produktu.
Zbiór: 379 Konfig produktu BM bm00chff
W tabeli: Serie dokumentów [BM_TPD10] ustala się szablon numerowania
dokumentów (Id konfiguracji IDCONF).
Np. [KP] [Konfiguracja]
Prefix: [%T%%OP%] T Oddział firmy-pierwsza litera, OP Operator
Zestaw sprzedażny
Utworzone definicje budowy i konfiguracji produktu można traktować jako
zestawy sprzedażne.
Zestaw sprzedażny (towar złożony, zestaw produktu), to zbiór wielu
pozycji asortymentowych.
Informacje o produkcie i jego komponentach można umieścić w dokumentach
marketingowych (ofertach) wysyłanych do klientów.
Zestawy sprzedażne
Przykład konfiguracji produktu
Dokument: POD100 Poduszka obita welurem brązowym
Produkt: PODUSZKA0001 Poduszka sofy
W BOM ustalono, że wyrób: Sofa typ JAZZ210 (patrz dane: MT Meble Tapicerowane)
wymaga pół-produktu: PODUSZKA0001
Poduszka składa się z następujących komponentów:
-----------------------------------------------------------
.1........ PIERZE Podskub gęsi Mz
.1........ TKN-IN Tkanina inlet Mz
o--->.1........ TKN-OB Tkaniny obiciowe Ce
|
| ..2....... TKN-OB/WB562225B Welur biały 147 W - KK Mz
| ..2....... TKN-OB/WBR13601 Welur brazowy wzor 148-CH Mz
| ..2....... TKN-OB/WCZ56644C Welur czerwony wzór 145-KR Mz
|
| .1........ ZAMEKBL Zamek błyskawiczny Mz
| .1........ ZAMEKBL-U Konik do zamka Mz
| -----------------------------------------------------------
|
|
o-<-- Komponent, TKN-OB Tkanina obiciowa to jest cecha,
tzn. przed skierowaniem do produkcji trzeba wybrać jedną
z opcji, tu: Welur bialy lub brązowy lub czerwony.
Można wybrać różne welury. Można produkować 100 poduszek
obitych: 50 welurem białym, 30 brązowym i 20 czerwonym.
Wyboru dokonuje się w konfiguratorze opcji:
Produkt: PODUSZKA0001 Ilość: 100 szt
-- (.1........) -------------------------------
Ilość Razem
Cecha Ilość/jmt [szt ] jmt
---------------- --------- --------- --------
*TKN-OB 0.5 100 50
-----------------------------------------------
Na jedną poduszkę potrzeba 0.5 metra tkaniny obiciowej.
Razem potrzeba 50 metrów.
Trzeba ustalić ilości tkanin w różnych kolorach.
Tzn. oznaczyć [*] i podać ilości w poszczególnych opcjach.
Enter rozwija listę opcji a klawisz F7 pozwala wpisać ilości:
-- (..2.......) -------------------------------
Ilość Razem
Opcja Ilość/jmt [m ] jmt
---------------- --------- ---------- --------
*TKN-OB/WB562225B 1 25 25 <--- welur biały
*TKN-OB/WBR13601 1 15 15 <--- welur brązowy
*TKN-OB/WCZ56644C 1 10 10 <--- welur czerwony
--------
50
-----------------------------------------------
F7-zmień
-----------------------------------------------
|
v
-----------------------------------------------
1 Zmień ilości
2 Zmień magazyn, nr operacji, nr marszruty
3 Zmień parametry opcji
-----------------------------------------------
Klawisz F3-sprawdź, pozwala zweryfikować poprawność ustaleń.
Gdy są niewłaściwe, to pojawia się taka informacja:
---------------------------------------------------------------
!!! Poprawić ilości w opcjach zlecenia: 000007/000
--- Indeks ----- Poziom Ilość oznaczona Powinno być
TKN-OB (.1........) 0.00000000 50.00000000
-------------------------------------- o ----------------------
|
|
o
Ilość w opcjach oznaczonych [*] powinna być 50.0000000
6. Ustalanie specyfikacji materiałowej zlecenia
Specyfikacja materiałowa zlecenia (en: Work Order BOM) zawiera komponenty
(materiały i podzespoły) planowane do użycia w produkcji wyrobu,
na który utworzono kartę zlecenia.
Specyfikacja materiałowa zlecenia
W przypadku produktu konfigurowanego trzeba wskazać, ktore opcje (warianty)
będą docelowo obecne w produkcie i wskazać komponenty, które zostaną wydane
z magazynu.
Ustalanie specyfikacji (listy materiałowej) dla wytwarzanego wyrobu
konfigurowanego odbywa się w dwóch etapach:
1. Wskazywanie (wybieranie) opcji (konfigurowanie)
2. Tworzenie specyfikacji materiałowej
Patrz szczegóły:
BOM Konfigurator produktu 1
7. Przykłady konfiguracji
7.1 Opony i dętki do ciągnika
Konfigurowanie pojazdów (motoryzacja)
Produkcja pojazdów
-------------------------------------------------------------------
- Poziom - --- Komponent -- --- Nazwa ---------------------- Rodzaj
-------------------------------------------------------------------
Produkt: KPL.HT804WD O.D. KPL. HT804WD OPONY I DĘTKI Ce
.1........ OP.HT804WD O.D.N OPCJA HT804WD KOŁA NISKI P. 320 Op
..2....... E006950 DĘTKA 16,9/18,4-30 Mz
..2....... E009560 DĘTKA 12,4x24 Mz
..2....... E014330 OPONA 320/70 R-24 Mz
..2....... E014340 OPONA 480/70 R-30 Mz
.1........ OP.HT804WD O.D.O OPCJA HT804WD KOŁA 320/85R24-420 Op
..2....... E006950 DĘTKA 16,9/18,4-30 Mz
..2....... E008941 OPONA 320/85/R24 Mz
..2....... E009560 DĘTKA 12,4x24 Mz
..2....... E010001 OPONA 420/85 R30 Mz
.1........ OP.HT804WD O.D.S OPCJA HT804WD KOŁA STANDARD 16,9 Op
..2....... E006950 DĘTKA 16,9/18,4-30 Mz
..2....... E008210 OPONA 11/2*24 Mz
..2....... E009560 DĘTKA 12,4x24 Mz
..2....... E010000 OPONA 16,9-30 Mz
-------------------------------------------------------------------
Ta sama struktura cech i opcji pokazana jako drzewo:
------------------------------------------------------
Produkt -------------- Nazwa -------------------------
KPL.HT804WD O.D. KPL. HT804WD OPONY I DĘTKI
+ OP.HT804WD O.D.N OPCJA HT804WD KOŁA NISKI P. 320
E006950 DĘTKA 16,9/18,4-30
E009560 DĘTKA 12,4x24
E014330 OPONA 320/70 R-24
E014340 OPONA 480/70 R-30
+ OP.HT804WD O.D.O OPCJA HT804WD KOŁA 30/85R24-420
E006950 DĘTKA 16,9/18,4-30
E008941 OPONA 320/85/R24
E009560 DĘTKA 12,4x24
E010001 OPONA 420/85 R30
+ OP.HT804WD O.D.S OPCJA HT804WD KOŁA STANDARD 1,9
E006950 DĘTKA 16,9/18,4-30
E008210 OPONA 11/2*24
E009560 DĘTKA 12,4x24
E009560 DĘTKA 12,4x24
------------------------------------------------------
Konfigurowanie pojazdów
7.2 Poduszki z obiciem z różnych tkanin
-------------------------------------------------------------------
- Poziom - --- Komponent -- --- Nazwa ---------------------- Rodzaj
-------------------------------------------------------------------
Produkt: PODUSZKA0001 Poduszka (ma cechy i opcje) Pw
.1........ PIERZE Podskub gęsi Mz
.1........ TKN-IN Tkanina inlet Mz
.1........ TKN-OB Tkaniny obiciowe Ce
..2....... TKN-OB/WB562225B Welur biały 147 W - KK Mz
..2....... TKN-OB/WBR13601 Welur brazowy wzor 148-CH Mz
..2....... TKN-OB/WCZ56644C Welur czerwony wzór 145-KR Mz
.1........ ZAMEKBL Zamek błyskawiczny Mz
.1........ ZAMEKBL-U Konik do zamka Mz
-------------------------------------------------------------------

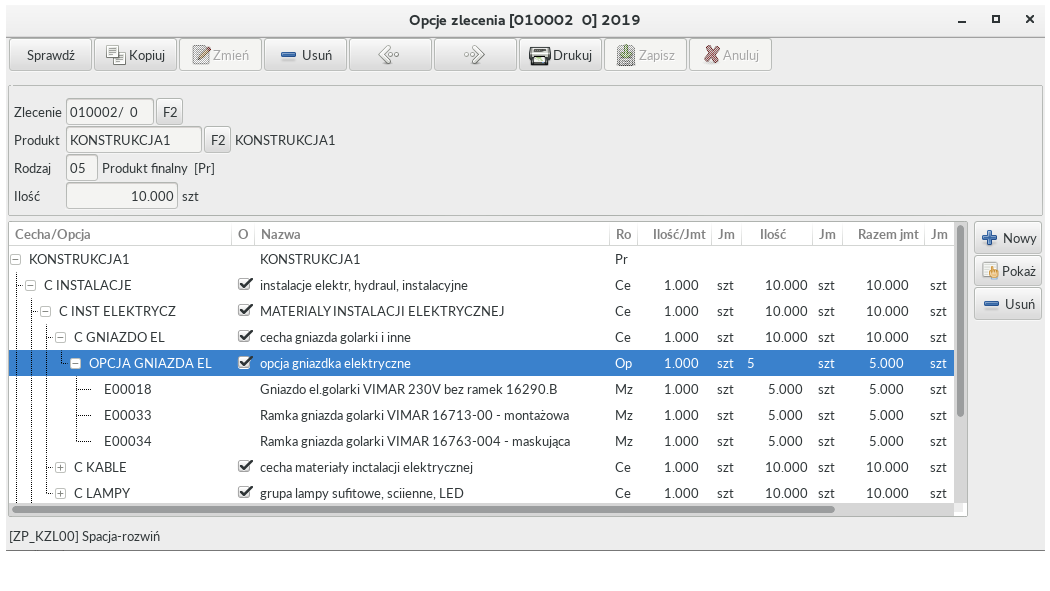

7.3 Kabiny sanitarne
Dla każdego zlecenia oznacza się opcje, tj. konfigurowalne parametry z BOM.
Konfigurator produktu umożliwia realizację indywidualnego zamówienia poprzez możliwość
oznaczenia wybranych cech i opcji. Po ich ustaleniu powstaje unikalna dla danego zlecenia
specyfikacja materiałowa. Na jej podstawie drukuje się dokumentację warsztatową.
Konfigurator
Wycena opcji zlecenia
-------------------------------------------------------------
Razem
Lp * Poziom - --- Komponent -- --- Nazwa ----- komponent
-------------------------------------------------------------
Zlecenie : 001008/000 Ilość : 39.000 szt
Termin : 20xx.03.01 Plan: xx.02.19_xx.03.01
Zamówienie: 000069/12/17 001
Produkt : KONSTRUKCJA 1 Pr 39.000
1 *.1........ C INSTALACJE Ce instalacje elekt 39.000
2 *..2....... C INST ELEKTRYCZ Ce MATERIALY INSTAL 39.000
3 *...3...... C KABLE Ce cecha materiały 39.000
4 *....4..... O INST ELEKTR Op o instalacyjne e 39.000
5 *.....5.... E00006 Mz Puszka elektr. o 78.000
6 .....5.... E00057 Mz Przewód LgY 2.5 11.700
7 *..2....... C INST HYDRAUL Ce GRUPY MATERIALOW 39.000
8 *...3...... C HYDR SYSTEM Ce instalacja hydra 39.000
9 *....4..... O INST H RAXOFIX Op opcja instalacja 39.000
10 *.....5.... H00153 Mz GF iFit rura 16x 312.000
11 *.....5.... H00154 Mz GF iFit kolano/p 78.000
12 *.....5.... H00155 Mz GF iFit nakrętka 78.000
-------------------------------------------------------------
Produkcja kabin sanitarnych
8. Tematy powiązane
Struktury produktu BOM
Kalkulacja kosztów wytworzenia
Specyfikacja materiałowa zlecenia
Produkty wariantowe. Zamówienia sprzedaży
Produkty wariantowe. Wytwarzanie i sprzedaż
Produkty wariantowe. Web Configurator
Konfigurowanie pojazdów
Produkcja pojazdów
Traceability
SE Serwisowanie produktów
Produkcja kabin sanitarnych
KID Kartoteka kodów
KIM Tabele powiązane
KIM Tabela atrybutów
Integracja z internetem. Rozwiązania
Integracja z BaseLinker
Wariantowe ujęcie produktu w logistyce i produkcji:
