SOA Przykłady rozwiązań 1. Mobilne systemy sprzedaży 2. Sprzedaż i zakupy. Aplikacja internetowa 3. Sklepy internetowe 4. Planner Wizualizacja projektów 5. Wpisanie zamówienia sprzedaży do Trawers ERP 6. Przeglądanie xml w Excelu 7. Platforma internetowa B2B i B2C 8. Rejestrowanie danych produkcyjnych 9. Raportowanie automatyczne: EBI, TZMO 10. Trawers IoT by SOA 11. WMS Miejsca składowania 12. Tematy powiązane 1. Mobilne systemy sprzedaży Systemy mobilne wykorzystują komputery przenośne do sprzedaży bezpośredniej lub zbierania zamówień podczas wizyt u klientów. Najważniejszą właściwością rozwiązania jest możliwość natychmiastowego wysłania zamówienia do centrali dystrybucyjnej firmy. Przedstawiciel handlowy, będąc w siedzibie klienta, rejestruje zamówienie i wysyła do do bazy danych programu Trawers. Architektura rozwiązania: * aplikacja na komputerze przenośnym * program sterujący pracą systemu na komputerze w centrali * program wymiany danych między systemem mobilnym a programem Trawers przy wykorzystaniu funkcji SOA Program wymiany danych używa następujących funkcji Trawers SOA: System mobilny <-- Trawers klienci, adresy, produkty, ceny stany magazynowe, upusty CUSTOMERS, CUSTOMER_GROUPS, LIABILITIES, PRODUCTS, PRODUCT_GROUPS STOCK_INFO, PRICES, DEPOTS, STOCK, CHAINS, DISCOUNTS, USERS System mobilny --> Trawers zamówienie ORDER zapłata PAYMENTS SOA Funkcje (usługi) Zdalny dostęp odbiorców 2. Sprzedaż i zakupy. Aplikacja internetowa Aplikacja internetowa zintegrowana z Trawers ERP. Używana w działach sprzedaży i zakupu firmy handlowej. Dystrybucja i detal sprzętu oświetleniowego. Wymiana danych z wykorzystaniem funkcji SOA. Zadania aplikacji - Zarządzanie cennikami otrzymywanymi od dostawców w formacie xls - Powiązanie produktów z cenników zewnętrznych z indeksami KIM w Trawersie - Zarządzanie cenami produktów w Trawersie z wykorzystaniem cenników zewnętrznych - Dopisywanie nowych indeksów do kartoteki KIM, KID oraz do cenników - Rejestrowanie zamówień sprzedaży od odbiorców na pozycje z kartoteki indeksów KIM i na pozycje z cenników dostawców (indeks tymczasowy). W progamie Trawers indeks tymczasowy można zmienić na docelowy [AD_PDV25]. - Dopisywanie nowych odbiorców - Pobieranie z Trawersa informacji o produktach: cena, EAN, nazwa - Pobieranie z Trawersa aktualnych informacji o stanach magazynowych co ułatwia generowanie zamówień zakupu i obsługę zamówień sprzedaży Stosowane funkcje SOA * Polecenia pobrania z programu Trawers (en: OutBound) (wywoływane ciągle, co 1-2 sekundy) Odbiorcy Customers Indeksy magazynowe KIM Products Indeks wg symbolu ProductGetByKey Opisy dodatkowe z KIM StockInfo Opis dodatkowy z KIM StockInfoGetByKey Ceny sprzedaży Prices Magazyny i stany Depots Stany indeksów Stock Stany indeksu w magazynach StockAtDepot Operatorzy Users Odczyt z bazy danych TableGet * Polecenia dopisania do bazy danych programu Trawers (en: InBound) (wywoływane ciągle, co 1-2 sekundy) Zamówienie sprzedaży (skr) OrderNew Faktura sprzedaży SalesInvoice Dopisanie karty KIM ProductNew Korekta karty KIM ProductUpdate Dopisanie karty KID KidNew Dopisanie karty odbiorcy CustomerNew Wywołania przez użytkowników aplikacji (każda funkcja ok 1-100 razy dziennie) - OrderNew (1-2sec) - SalesInvoice (1-2sec) - ProductNew (1-2sec) - CustomerNew (1-2sec) Wywołania cyklicznie (CRON) ok. 3 razy dziennie dla każdego z 20 000 produktów: ProductByKey, PriceUpdate, Stock, StockUpUpdate, StockInfo Czas odpowiedzi Trawers SOA: właściwy, nie ma potrzeby przyśpieszania. 3. Sklepy internetowe Program Trawers może wymieniać dane ze sklepami internetowymi. Do wymiany danych stosuje się funkcje SOA (API) Użytkownik może wybrać odpowiedni dla siebie program wymiany danych. --> Sklepy internetowe WebStore Integracja z internetem 4. Planner Wizualizacja projektów
Planner Wizualizacja projektów
5. Wpisanie zamówienia sprzedaży do Trawers ERP
Dokument EDI
SOA > Polecenie dopisania zamówienia sprzedaży EDI
Zastosowanie funkcji SOA:
Zam sprzedaży NA Dopisanie EDI [Document-Order]
Dokument XML
Aplikacja zewnętrzna, np. BaseLinker tworzy plik XML. Plik XML można
wpisać do zbioru zamówień sprzedaży w systemie NA.
NA > Zamówienia sprzedaży > Pobieranie zamówień z XML (SOA) [NA_DXML1].
Integracja z BaseLinker
Aplikacja zewnętrzna wykorzystuje funkcję (usługę) SOA: [OrderNew]
do zapisania zamówienia sprzedaży.
SOA Funkcje OutBound i InBound
Program Technicomm
Program importuje dane z zewnętrznych źródeł i transmituje je jako zamówienia
do Trawersa przez mechanizm SOA.
Obecnie importuje (można rozbudować):
* pliki Excela
* pliki tekstowe o ustalonym formacie
* pliki CSV
Przed wczytaniem danych, indeksy mogą być tłumaczone z obcych (zawartych
w zamówieniach) na własne bazując na słownikach (dla każdego odbiorcy osobny
słownik). Po wczytaniu zamówień, do odpowiednich operatorów Trawersa wysyłane
są maile z powiadomieniem o wczytanym zamówieniu, jego wartości, adresie
dostawy itp.
Więcej informacji można uzyskać od autora programu:
Jarosław Jastrzębowski jarek@technicomm.pl

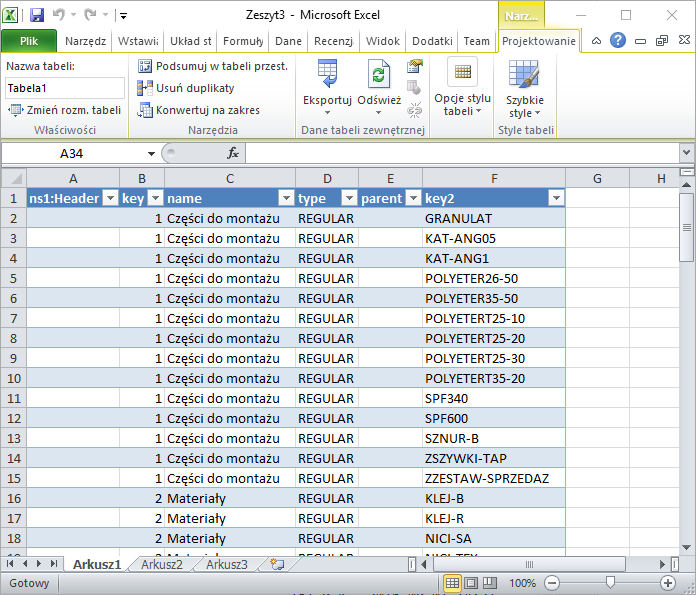

6. Przeglądanie xml w Excelu

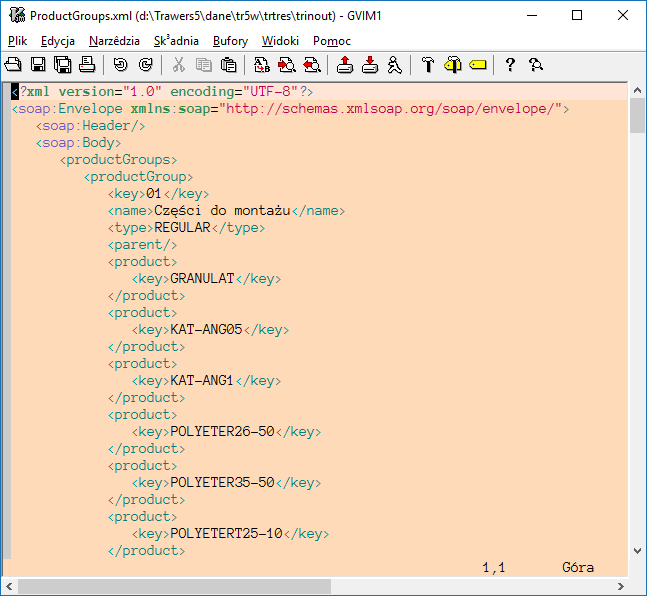

Komunikaty SOAP tworzone przez Trawers są w formacie XML.
Program Excel potrafi czytać pliki w tym formacie.
NOTE: Ponieważ w odpowiedzi SOA nie ma informacji o typach danych,
to program Excel może niewłaściwe pokazać niektóre dane.
Np. symbol odbiorcy: 000001 (znakowo) pokaże jako liczba: 1 (numeryk)

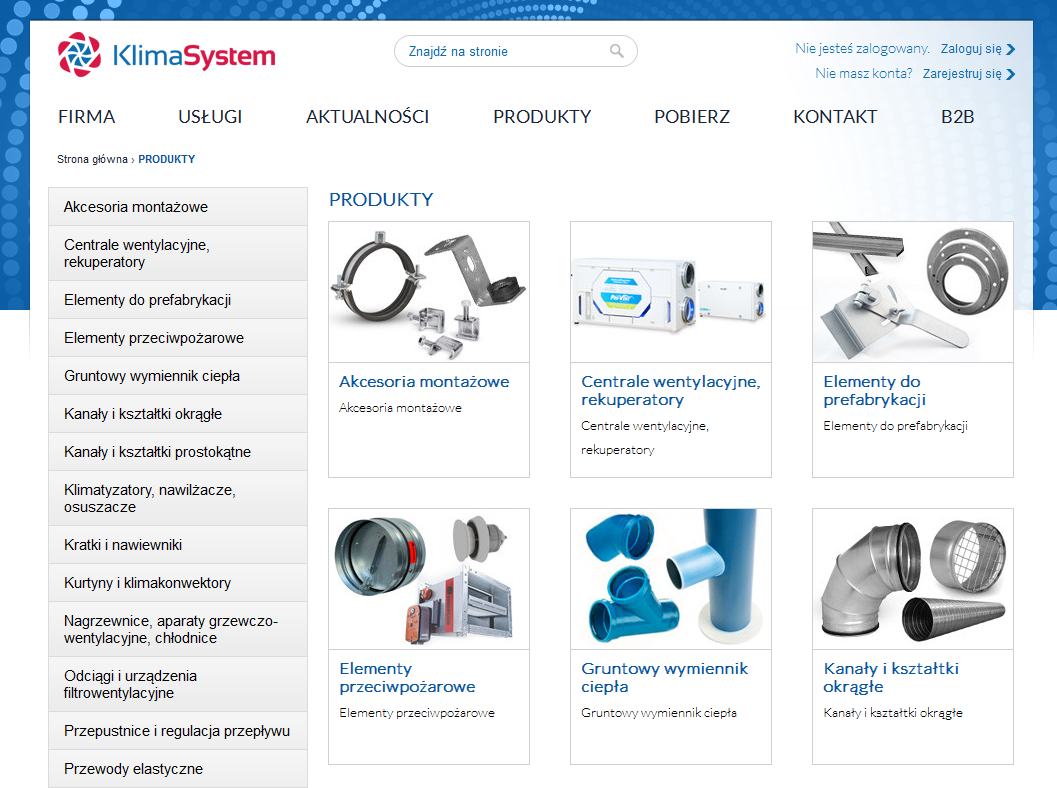

7. Platforma internetowa B2B i B2C
* Pobieranie do platformy produktów z opisami i zdjęciami
z uwzględnieniem podziału na B2B i sklep internetowy (B2C)
* Aktualizacja listy produktów, ich stanu ilościowego i cen
* Przekazywanie zamówień do programu Trawers
* Pobieranie na platformę (na żądanie):
- Kategorie produktów, powiązanie produktów i kategorii
- Producenci, powiązanie produktów i producentów
- Zamówienia i historia zamówień klienta
- Kontrahenci i ich faktury
- Indeksy dodatkowe KID
- Stany magazynowe z podziałem na magazyny
* Wysyłanie do programu Trawers:
- Nowi klienci
- Nowe zamówienia
Więcej informacji: www.ecommerce.ideo.pl
Edito Sklep internetowy i B2B
8. Rejestrowanie danych produkcyjnych
Funkcja SOA jest stosowana w firmach, które mają własne programy
do rejestrowania danych o przebiegu produkcji i przekazują te dane
automatycznie do bazy programu Trawers.
Do zapisywania informacji używa funkcji SOA:
* Karta wykonania operacji RobociznaZP
* Dok rozchodu ZP Dopisanie WOIssue
* Dok przychodu ZP Dopisanie WOReceipt
* Dok przy odpa ZP Dopisanie WOReceiptWaste
* Dok zwrot z ZP Dopisanie WOReturnToStock
* Dok zwrot na ZP Dopisanie WOReturnToShopFloor
* Dok anulo op ZP Dopisanie WOCancelingOperation
SOA Funkcje (usługi)
9. Raportowanie automatyczne: EBI, TZMO
Raportowanie automatyczne odnosi się do tych funkcji programu, które automatycznie
generują raporty i zapisują je we wskazanych miejscach lub wysyłają
pod wskazane adresy e-mailowe.
Funkcje generując raporty wykorzystują procesy AutoRun i SOA
Przykłady:
1. Dane o sprzedaży oraz o stanach magazynowych towarów, których producentem są
TZMO Toruńskie Zakłady Materiałów Opatrunkowych
Raportowanie do TZMO Toruń
2. Raporty do EBI. System EBI, to platforma wymiany danych handlowych pomiędzy
producentem a dystrybutorami
Raportowanie do systemu EBI
10. Trawers IoT by SOA
Trawers IoT (en: Internet of Things) jest prototypowym, demonstracyjnym
przykładem połączenie urządzenia technicznego (Thing) z programem
Trawers poprzez Internet (Internet).
Urządzeniem technicznym jest mikrokontroler połączony z sensorami odległości,
który wysyła dane do serwera internetowego: Trawers SOA (en: WebServer).
Zadaniem urządzenia jest mierzenie odległości od sensora (czujnika)
do górnej powierzchni składowanego asortymentu (kartonu) i wysyłanie sygnału
do serwera, gdy odległość wskazuje, że brakuje asortymentu.
Internet rzeczy. Trawers_IoT
11. WMS Miejsca składowania
CbisWMS (Warehouse Management System) to system do zarządzania ruchem
towarów na magazynie.
Usprawnia i koordynuje operacje magazynowe. Wskazuje miejsce towaru
lub podaje najbliższą mu lokację.
Wykorzystuje urządzenia przenośne: skanery.
Integracja CBisWMS z Trawers ERP: off-line
Procesy:
> przyjęcie towaru
> wydania magazynowe
> alokacja oraz relokacja towaru
> kompletacja z optymalizacją ścieżek magazynowych (marszrut)
> inwentaryzacja
Program CBisWMS wykorzystuje funkcje SOA:
> przyjęcia i wydania magazynowe [InventoryIssue] [InventoryReceipt]
> przyjecia i wydania na produkcję [WOIssue] [WOReceipt]
> awizacja dostaw: [Document-DespatchAdvice] EDI DESADV
NOTE: Dostawy magazynowe: skaner > EDI > SOA --> Transakcja w ZO [DA] Dostawa
Operator skanuje dok dostawcy (pistoletem), tworzy EDI Awizo DESADV.
Komunikat EDI Awizo DESADV wczytuje jako: [DA] Dostawa w ZO.
W tym celu wykonuje funkcję SOA: [Document-DespatchAdvice] EDI DESADV.
WMS Miejsca składowania Oferty Partnerów
12. Tematy powiązane
SOA Architektura wymiany danych
SOA Funkcje
SOA Przykłady i ćwiczenia
SOA Serwer internetowy
SOA Programy w Python i PHP
Wymiana danych z innymi programami
Formaty plików wymiany
